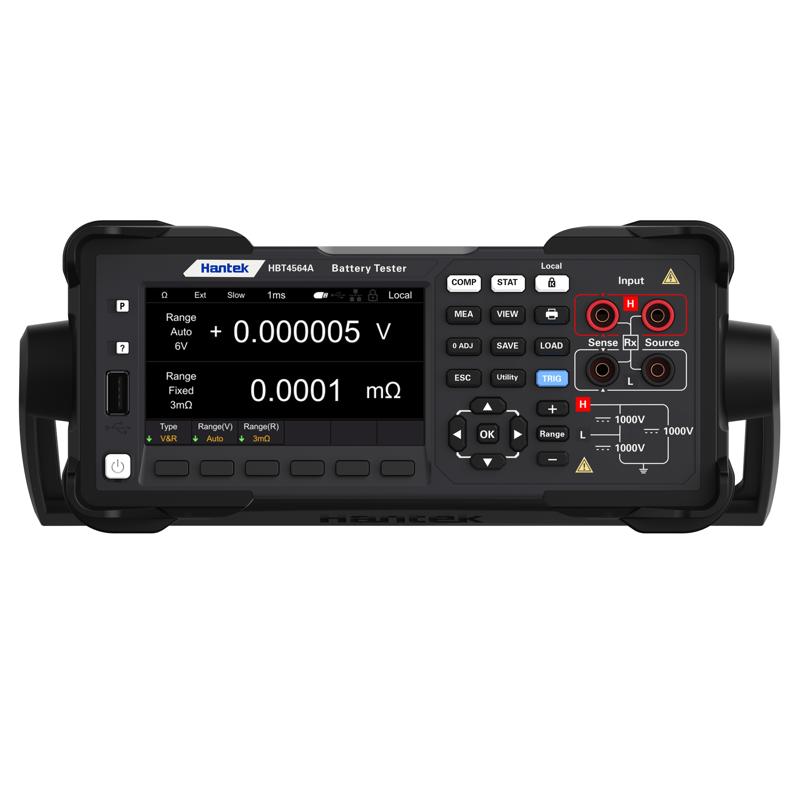

Hantek HBT4566H Testador de bateria 0-2100 V GPIB

2517.49 €

3 096,51 € Incluindo IVA

Testador de bateria, 0-2100 V, GPIB. O testador de resistência interna de alta resolução de 6 1/2 bits da série HBT4000 é um testador de resistência interna de bateria com alta precisão e características de medição rápida, com uma faixa de tensão de medição de até 2100V. Usando o método de teste de quatro terminais CA para testar com mais precisão a resistência interna e a tensão da bateria. Resolução de resistência de 0,1μΩ, resolução de tensão de 10μV, com alta precisão, alta velocidade, adequada para vários tipos de bateria. RS232/485 padrão, LAN, E/S EXT, host USB, dispositivo USB, interface ANALOGOUTPUT, interface GPIB opcional, adequada para mais cenários de teste.

Quantidade

Entrega em 7/10 dias

Descrição
Dados do produto

Scrapped Content

Testador de bateria de alta tensão série HBT4000

O testador de resistência interna de alta resolução de 6 1/2 bits da série HBT4000 é um testador de resistência interna de bateria com alta precisão e características de medição rápida, com uma faixa de tensão de medição de até 2100V. Usando o método de teste de quatro terminais CA para testar com mais precisão a resistência interna e a tensão da bateria. Resolução de resistência de 0,1μΩ, resolução de tensão de 10μV, com alta precisão, alta velocidade, adequada para vários tipos de bateria. RS232/485 padrão, LAN, E/S EXT, host USB, dispositivo USB, interface ANALOGOUTPUT, interface GPIB opcional, adequada para mais cenários de teste. Função de comparação integrada para determinar automaticamente se os parâmetros da bateria atendem aos padrões. Fácil de operar, preciso e rápido, estável e confiável, este testador de resistência interna da bateria será sua melhor escolha.

O testador de teste de resistência interna de alta resolução com leitura de 6 1/2 bits é um testador de resistência interna da bateria com alta precisão e características de medição rápida, e a faixa de tensão de medição atinge 2100V.
Resolução de resistência de 0,1 μΩ, resolução de tensão de 10 μV, tem alta precisão, alta velocidade e é adequada para vários tipos de bateria.
RS232/485 padrão, LAN, E/S EXT, host USB, dispositivo USB, interface ANALOGOUTPUT, interface GPIB opcional, adequada para mais cenários de teste.
Usando o método do terminal AC 4, a impedância não pode ser afetada pela impedância da linha de teste durante a medição da impedância.
Possui função de comparação com resistência e tensão respectivamente, e a intimidação e tensão da bateria são exibidas ao mesmo tempo.
Função de ajuste zero de curto-circuito, remova a tensão de polarização do instrumento ou o erro causado pelo ambiente de medição.
Suporta capturas de tela do disco U para salvar funções e você pode atualizar o programa do instrumento por meio do disco U.
Faixa de medição de impedância interna:3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3,9kΩ.
A gama completa de medição de tensão abrange: 1300V/1700V/2100V.
Desenhe um mapa de distribuição normal e observe visualmente a distribuição normal dos resultados da medição.
Os resultados da medição são facilmente salvos no disco U para facilitar a análise e processamento de dados subsequentes.

Alta precisão e ampla gama

6 1/2, a faixa de medição de tensão atinge 2100V, a faixa de medição de resistência é de 0 ~ 3,9kΩ, e o teste de resistência interna da bateria, teste de resistência interna, instrumento de teste de resistência interna com alta precisão e características de medição rápida é coberto. O campo atende às suas necessidades.

Função comparadora

A resistência e a tensão são independentes, e a função de exibir e emitir os resultados da medição ajudará você a entender melhor o status de funcionamento do seu circuito ou equipamento.

Função Salvar/Carregar

As configurações de inicialização podem ser salvas no disco interno ou U. Não há necessidade de realizar configurações tediosas do aplicativo toda vez que você o usa. Pressione o botão de configurações de inicialização correspondente para carregar facilmente as configurações do aplicativo salvas anteriormente.

Taxa de amostragem de três velocidades

A taxa de amostragem pode ser alterada em três estágios (Rápido/Horotelico/Lento), e a taxa de amostragem apropriada pode ser selecionada de acordo com as diferentes necessidades de teste. A medição mais rápida de alta velocidade pode ser de cerca de 40 ms. Quanto menor a taxa de amostragem, maior será a precisão do teste.

Função de correção

A calibração é dividida em calibração de tensão e calibração de resistência, que é usada para compensar a tensão de polarização ou desvio de ganho do circuito interno do instrumento para melhorar a precisão do teste.

Função estatística

O cálculo de uma variedade de indicadores estatísticos, incluindo, entre outros, Média, Máx., Mín., Desvio padrão pai, etc., facilita a plotagem da distribuição normal e ajuda a visualizar a distribuição normal de suas medições.

Interfaces de configuração ricas

RS232/485 padrão, LAN, E/S EXT, host USB, dispositivo USB, interface ANALOGOUTPUT, interface GPIB opcional.

Modelo

HBT4561A/H

HBT4562A/H

HBT4563A/H

HBT4564A/H

HBT4565A/H

HBT4566A/H

Tensão

Medição

Faixa

160 V

260V

410 V

1300V

1700V

2100 V

Máx. Mostrar

176V

286V

451 V

1430 V

1870 V

2310 V

Resolução

1 μV

10 μV

Precisão

±0,01% da meta ±3 dgt

Medição de Resistência

Faixa

Máx. Mostrar

Resolução

Corrente de medição

Precisão

3 mΩ

30 mΩ ou mais

3 mΩ

3,6 mΩ

0,1 mΩ

100 mA

±0,5% da meta ±10 dgt

±0,5% da meta ±5 dgt

30 mΩ

36 mΩ

1 mΩ

100 mA

300 mΩ

360 mΩ

10 mΩ

10 mA

3 Ah

3,6Ω

100 mΩ

1 mA

30Ω

36 Ah

1mΩ

100 μA

300 Ohms

360Ω

10 mΩ

10 μA

3900Ω

3910Ω

100 mΩ

10 μA

Método de medição

Método AC de quatro terminais

Frequência de medição

1kHz

Tempo de resposta

5ms aprox.

Tensão Terminal Aberto

Pico de 12 V

Pico de 15 V

Período de amostragem

(Frequência: 50 Hz/60 Hz)

Medidas.

Velocidade

Rápido

Médio

Lento

ΩV

60ms

300ms

600ms

Ω ou V

40ms

200ms

400ms

Res. total de linha permitida (detecção de erros)

Faixa

3 mΩ

30 mΩ

300 mΩ

3 Ah

Linha dos Sentidos

3 Ah

20Ω

Linha de origem

3 Ah

20Ω

200Ω

Função

Ajuste Zero

Sim

Medidas. Saída de pulso atual

Pulso, Contínuo

Cálculos estatísticos

Média, Máximo, Mínimo, Desvio Padrão, Desvio Padrão da Amostra, Índice de Capacidade do Processo (Dispersão), Índice de Capacidade do Processo (Desvio)

Tempo de atraso

1 ms a 9.999 ms

Média

1, 2, 4, 8 vezes

Salvar/Carregar

Até 1000

Acionar

Interno, Externo, Manual

Interface

Padrão

RS232/485, USB, LAN, E/S, Saída Analógica

Opcional

GPIB (somente modelos da série HBT4000H)

Mostrar

LCD de 4,3 polegadas

Entrada CA

110 V ±10% ou 220 V ± 10%, 47 a 63 Hz

Dimensão (LxAxP)

Baixa tensão: 208,5 mm * 84,5 mm * 264 mm

Alta tensão: 208,5 mm * 84,5 mm * 344 mm

Características

Modelo	Resolução de resistência	Faixa de resistência	Precisão da Resistência	Resolução de tensão	Faixa de tensão	Precisão de tensão	Interface
HBT4564A	0,1mΩ	0~3,9kΩ	0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3900Ω)	10μV	0~1300V	0,01% de solo 3dgt	RS232/485 USB LAN IO ANALOGOUTFUT
HBT4564H	0,1mΩ	0~3,9kΩ	0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3900Ω)	10μV	0~1300V	0,01% de solo 3dgt	RS232/485 USB LAN IO SAÍDA ANALÓGICA GPIB
HBT4565A	0,1mΩ	0~3,9kΩ	0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3900Ω)	10μV	0~1700V	0,01% de solo 3dgt	RS232/485 USB LAN IO ANALOGOUTFUT
HBT4565H	0,1mΩ	0~3,9kΩ	0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3900Ω)	10μV	0~1700V	0,01% de solo 3dgt	RS232/485 USB LAN IO SAÍDA ANALÓGICA GPIB
HBT4566A	0,1mΩ	0~3,9kΩ	0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3900Ω)	10μV	0~2100V	0,01% de solo 3dgt	RS232/485 USB LAN IO ANALOGOUTFUT
HBT4566H	0,1mΩ	0~3,9kΩ	0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3900Ω)	10μV	0~2100V	0,01% de solo 3dgt	RS232/485 USB LAN IO SAÍDA ANALÓGICA GPIB

Marca HANTEK

Referência HBT4566H

Ficha informativa

Serie: HBT4000

Referências específicas

Condição Novo
