Hantek HBT3561A Testador de bateria 0-110 V

1382.38 €
1 700,33 € Incluindo IVA
Testador de bateria, 0-110 V. O testador de resistência interna de alta resolução de 6 1/2 bits da série HBT3000 é um testador de resistência interna de bateria com alta precisão e características de medição rápida. Com resolução de tensão de 1μV e resolução de resistência de 0,1μΩ, possui alta precisão e velocidade e é adequado para diversos tipos de baterias. Ele vem como padrão com interfaces RS232/485, LAN, EXT I/O, USB Host, USB Device e ANALOGOUTPUT, adequadas para mais cenários de teste. Ele usa o método de teste AC de quatro terminais para testar com mais precisão a resistência e a tensão interna da bateria. A função de comparação integrada determina automaticamente se os parâmetros da bateria atendem aos padrões
Quantidade
Entrega em 7/10 dias

Scrapped Content

Testador de bateria série HBT3000

O testador de resistência interna de alta resolução de 6 1/2 bits da série HBT3000 é um testador de resistência interna de bateria com alta precisão e características de medição rápida. Com resolução de tensão de 1μV e resolução de resistência de 0,1μΩ, possui alta precisão e velocidade e é adequado para diversos tipos de baterias. Ele vem como padrão com interfaces RS232/485, LAN, EXT I/O, USB Host, USB Device e ANALOGOUTPUT, adequadas para mais cenários de teste. Ele usa o método de teste AC de quatro terminais para testar com mais precisão a resistência e a tensão interna da bateria. A função de comparação integrada determina automaticamente se os parâmetros da bateria atendem aos padrões. A operação é simples, precisa, rápida, estável e confiável. Este testador de resistência interna da bateria será sua melhor escolha.
  • O instrumento de teste de teste de resistência interna de alta resolução com leitura de 6 1/2 bits é um testador de resistência interna da bateria com alta precisão e características de medição rápida.
  • Resolução de tensão de 1 μV, resolução de resistor de 0,1 μΩ, tem alta precisão, alta velocidade e é adequada para vários tipos de bateria.
  • Padrão RS232/485, LAN, EXT I/O, USB Host, dispositivo USB, interface ANALOGOUTPUT, adequado para mais cenários de teste.
  • Usando o método do terminal AC 4, a impedância não pode ser afetada pela impedância da linha de teste durante a medição da impedância.
  • Possui funções de comparação independentes para resistência e tensão, ao mesmo tempo que exibe a resistência interna e a tensão da bateria.
  • Função de ajuste zero de curto-circuito, remova a tensão de polarização do instrumento ou o erro causado pelo ambiente de medição.
  • Suporta capturas de tela do disco U para salvar funções e você pode atualizar o programa do instrumento por meio do disco U.
  • Taxa de amostragem: Rápida/Horotelica/Lenta, com velocidade máxima de aproximadamente 40 ms para medição em alta velocidade.
  • Faixa de medição de impedância interna: 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3,6 kΩ.
  • A gama completa de medição de tensão cobre: ​​110V/210V/360V.
  • Desenhe um diagrama de distribuição normal e observe visualmente a distribuição normal dos resultados da medição.
  • Os resultados da medição podem ser facilmente salvos em uma unidade USB, tornando-o conveniente para posterior análise e processamento de dados.

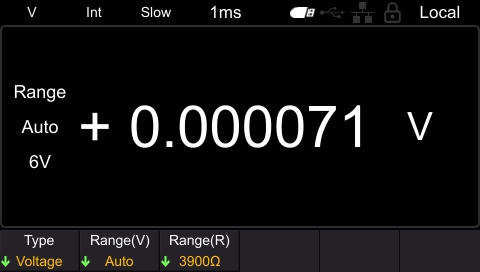

Alta precisão e ampla gama
6 1/2, resolução de tensão de 1 μV, resolução de resistor de 0,1 μΩ, faixa de medição de resistência de 0 ~ 3,6kΩ, com instrumento de teste de resistência interna de bateria característica de alta precisão e medição rápida, cobrindo a maioria das baterias grandes para os requisitos de teste de bateria de botão, atendem com precisão às suas necessidades.

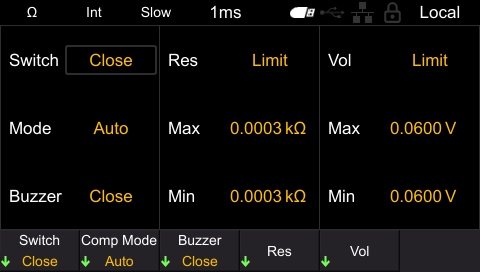

Função comparadora
A resistência e a tensão são independentes, e a função de exibir e emitir os resultados da medição ajudará você a entender melhor o status de funcionamento do seu circuito ou equipamento.

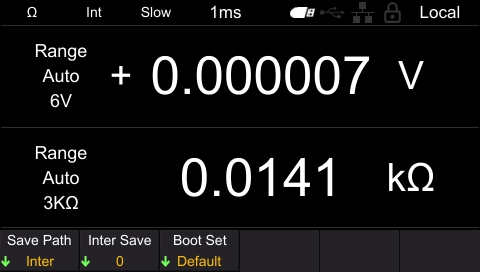

Função Salvar/Carregar
As configurações de inicialização podem ser salvas no disco interno ou U. Não há necessidade de realizar configurações tediosas do aplicativo toda vez que você o usa. Pressione o botão de configurações de inicialização correspondente para carregar facilmente as configurações do aplicativo salvas anteriormente.

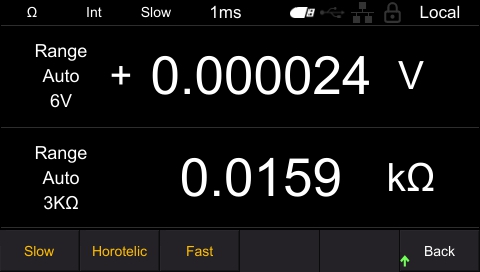

Três taxas de amostragem
A taxa de amostragem pode ser alterada em três estágios (Rápido/Horotelico/Lento), e a taxa de amostragem apropriada pode ser selecionada de acordo com as diferentes necessidades de teste. A medição mais rápida de alta velocidade pode ser de cerca de 40 ms. Quanto menor a taxa de amostragem, maior será a precisão do teste.

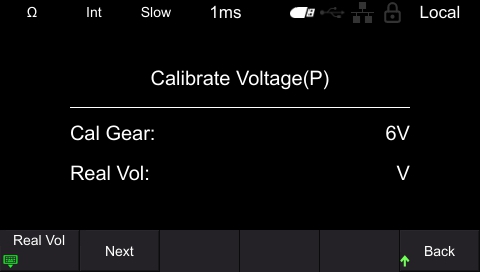

Função de calibração
A calibração é dividida em calibração de tensão e calibração de resistência, que é usada para compensar a tensão de polarização ou desvio de ganho do circuito interno do instrumento para melhorar a precisão do teste.

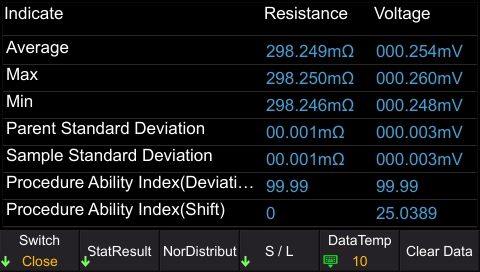

Função estatística
Calcule vários indicadores estatísticos, incluindo, entre outros, Média, Máx., Mín., Desvio padrão pai, etc., para desenhar facilmente um mapa de distribuição normal e ajudá-lo a observar visualmente a distribuição normal dos resultados de medição

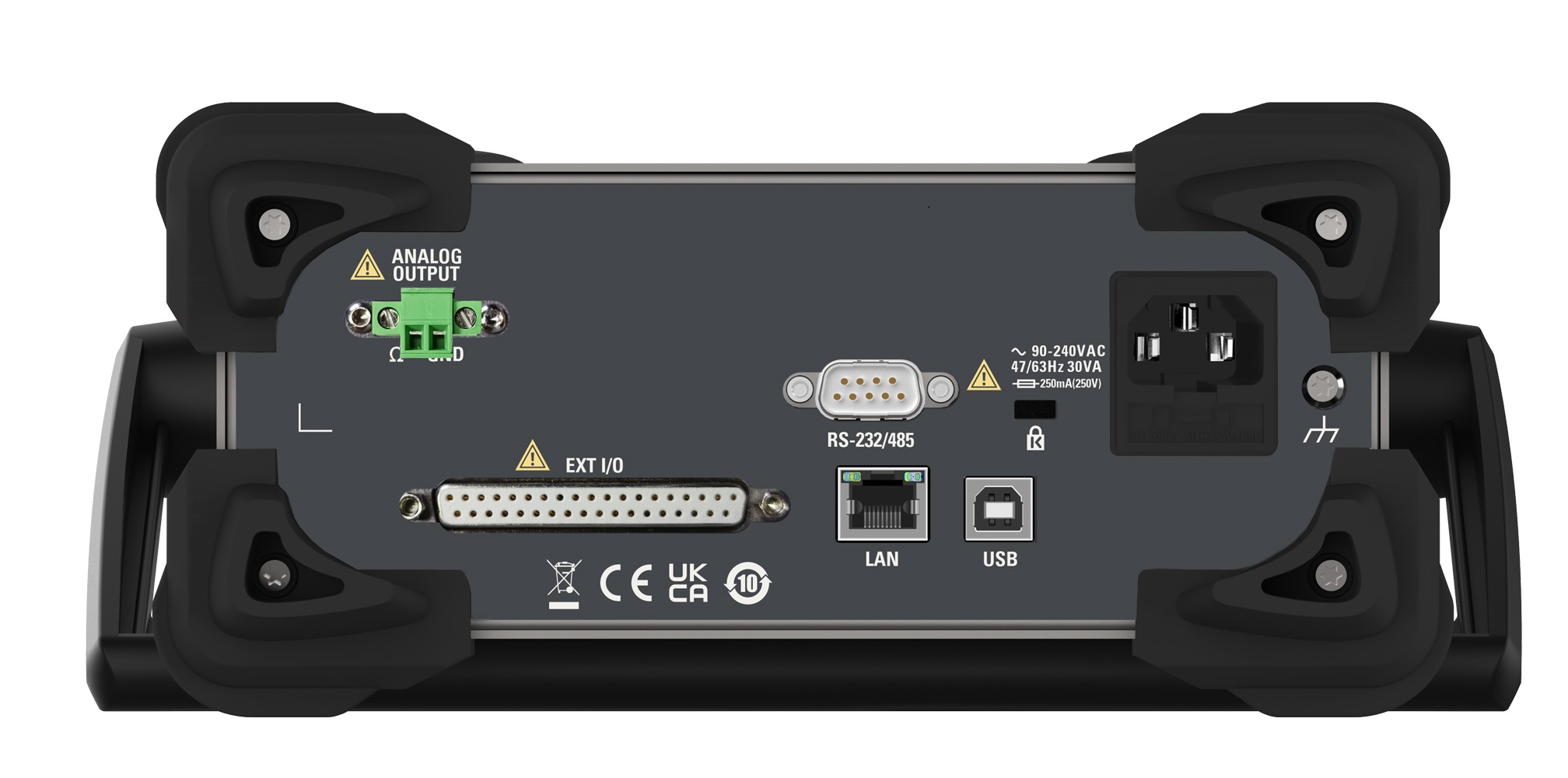

Interfaces de configuração ricas
A configuração padrão inclui interfaces RS232/485, LAN, EXT I/O, USB Host, USB Device e ANALOGOUTPUT. Rico em interfaces, é um instrumento de medição adequado para a construção de circuitos de inspeção de produção de baterias.

Modelo HBT3561A HBT3562A HBT3563A HBT5563A HBT3564A HBT3565A HBT5566A HBT3566A
Tensão Faixa 110V 210 V 360 V 360 V 1100V 1600V 2.000V 2.000V
Medição Máx. Mostrar 121 V 231V 396 V 396 V 1210 V 1760V 2200V 2200V
Resolução 1 μV 10 μV
Precisão ±0,01% mdg ±3 dgt
Medição de Resistência Faixa Máx. Mostrar Resolução Corrente de medição Precisão
3 mΩ 30 mΩ ou mais
3 mΩ 3,6 mΩ 0,1 mΩ 100 mA ±0,5% da meta ±10 dgt ±0,5% da meta ±5 dgt
30 mΩ 36 mΩ 1 mΩ 100 mA
300 mΩ 360 mΩ 10 mΩ 10 mA
3 Ah 3,6Ω 100 mΩ 1 mA
30Ω 36 Ah 1mΩ 100 μA
300 Ohms 360Ω 10 mΩ 10 μA
3600Ω 3610Ω 100 mΩ 10 μA
Método de medição AC método de quatro terminais
Frequência de medição 1 kHz
Tempo de resposta 5ms aprox.
Tensão Terminal Aberto 12 V pico Pico de 15 V
Período de amostragem Medidas. Rápido Médio Lento
(Frequência: 50 Hz/60 Hz) Velocidade
ΩV 60ms 300ms 600ms
Ω ou V 40ms 200ms 400ms
Permitido Res. Total de Linha (detecção de erros) Faixa 3 mΩ 30 mΩ 300 mΩ 3 Ah
Linha dos Sentidos 3 Ah 3 Ah 20Ω 20Ω
Linha de origem 3 Ah 3 Ah 20Ω 200Ω
Função Ajuste Zero Sim
Medidas. Saída de pulso atual Pulso, Contínuo
Cálculos estatísticos Quer dizer, Máximo, Mínimo, Desvio Padrão, Desvio Padrão da Amostra, Processo Índice de Capacidade (Dispersão), Índice de Capacidade de Processo (Desvio)
Tempo de atraso Ligado/desligado, 1 ms para 9999ms
Média 1, 2, 4, 8 vezes
Salvar/Carregar Acima para 1000
Acionar Interno, Externo, Manual
Interface Padrão RS232/485, USB, LAN, E/S, Saída Analógica
Opcional GPIB (somente modelos da série HBT4000H)
Mostrar 4.3 polegadas LCD
Entrada CA 110 V ±10% ou 220 V ± 10%, 47 a 63 Hz
Dimensão (LxAxP) Baixo tensão: 208,5 mm * 84,5 mm * 264 mm
Alta tensão: 208,5 mm * 84,5 mm * 344 mm

Características

Modelo Resistência Resolução Resistência Alcance Resistência Alcance Tensão Resolução Faixa de tensão Precisão de tensão Interface
HBT3561A 0,1mΩ 0~3,6kΩ 0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3600Ω) 1μV 0~110V 0,01% de solo 3dgt RS232/485 USB LAN IO ANALOGOUTFUT
HBT3562A 0,1mΩ 0~3,6kΩ 0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3600Ω) 1μV 0~210V 0,01% de solo 3dgt RS232/485 USB LAN IO ANALOGOUTFUT
HBT3563A 0,1mΩ 0~3,6kΩ 0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3600Ω) 1μV 0~360V 0,01% de solo 3dgt RS232/485 USB LAN IO ANALOGOUTFUT
HBT5563A 0,1mΩ 0~3,6kΩ 0,5% solo rdg 10dgt (3mΩ), 0,5% solo rdg 5dgt (30mΩ-3600Ω) 1μV 0~360V 0,01% de solo 3dgt RS232/485 USB LAN IO ANALOGOUTFUT
