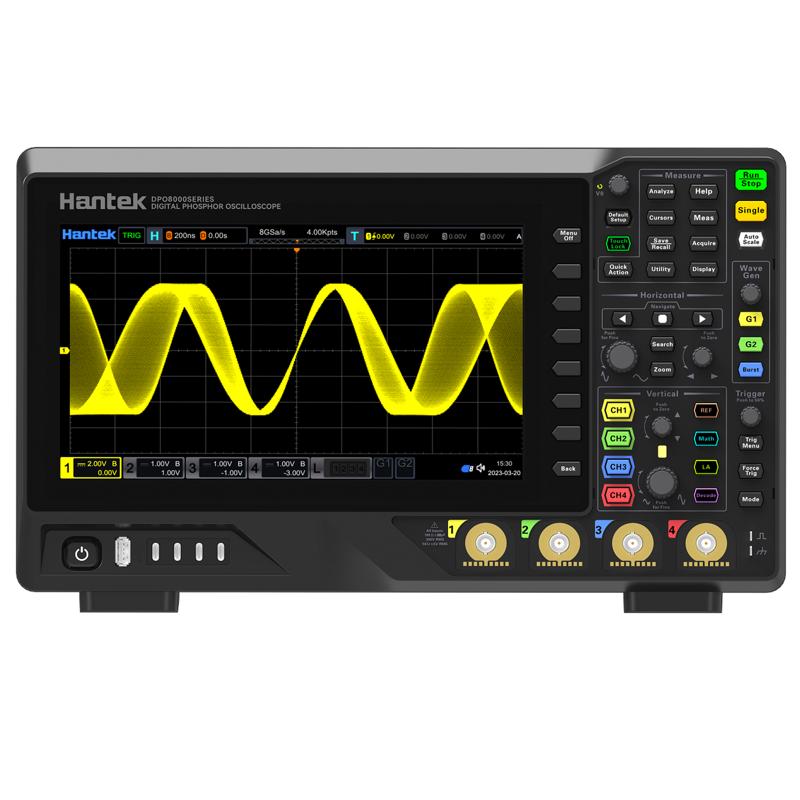

Hantek DPO8024E 200 MHz/4 canais 8GSa/s 2GMpts/600000wfm/s 2 x gerador AWG/16 x canais digitais

2721.13 €
3 346,99 € Incluindo IVA

200 MHz/4 canais, 8GSa/s, 2GMpts/600000wfm/s, 2 x gerador AWG/16 x canais digitais. Tela capacitiva multitoque de 10,1 polegadas, escala de cinza de forma de onda de 256 níveis e display de temperatura de cor, taxa de amostragem de 8GSa/s, profundidade de memória 2G, taxa de captura de forma de onda de 600.000wfms/s. Construído em dois geradores de forma de onda de 200 MHz, suportando saída de onda arbitrária. 51 tipos de medição automática. Funções ricas de disparo e decodificação de protocolo serial. Múltiplas funções de análise e processamento de dados. Integre as funções de 8 instrumentos, simplifique significativamente o sistema de medição e acelere a medição. Interfaces de configuração avançadas são fornecidas para uso mais conveniente.

Quantidade
Entrega em 7/10 dias

Série DPO8000

Tela capacitiva multitoque de 10,1 polegadas, escala de cinza de forma de onda de 256 níveis e exibição de temperatura de cor, largura de banda de 1 GHz, taxa de amostragem de 8GSa/s, profundidade de memória 2G, taxa de captura de forma de onda de 600.000wfms/s. Construído em dois geradores de forma de onda de 200 MHz, suportando saída de onda arbitrária. 51 tipos de medição automática. Funções ricas de disparo e decodificação de protocolo serial. Múltiplas funções de análise e processamento de dados. Integre as funções de 8 instrumentos, simplifique significativamente o sistema de medição e acelere a medição. Interfaces de configuração avançadas são fornecidas para uso mais conveniente. É um osciloscópio confiável que pode fornecer medições profissionais.
  • Conjunto de 8 instrumentos independentes em um, incluindo: osciloscópio/analisador lógico de 16 canais/analisador de espectro/gerador de ondas arbitrárias/voltímetro digital/medidor de frequência e acumulador/analisador de protocolo/gerador de protocolo;
  • Taxa de amostragem em tempo real de até 8GSa/s, profundidade de memória 2G, gravação de forma de onda em hardware em tempo real e reprodução de até 2 milhões de quadros;
  • Função de geração de protocolo UART, I2C, SPI, LIN, CAN;
  • Duas fontes de sinal de 200 MHz integradas, resolução vertical de 12 bits, a frequência de saída mais alta de 200 MHz.
  • Tela capacitiva multitoque de 10,1 polegadas, escala de cinza de forma de onda de 256 níveis e display de temperatura de cor;
  • Taxa de captura de formas de onda superior a 600.000 formas de onda por segundo;
  • Funções ricas de disparo e decodificação de protocolo serial;
  • Até 51 tipos de parâmetros de forma de onda são medidos automaticamente e a função de medição de hardware com memória total também é fornecida;
  • Múltiplas funções de análise e processamento de dados: Medidor de frequência, DVM, Analisador de potência, Histograma, Pesquisa, Navegação, Gravação, Bode Set;
  • HOST USB padrão, DISPOSITIVO USB, LAN opcional: HDMI, porta serial;
  • Ampla faixa, baixo ruído, faixa de sensibilidade vertical: 500μV/div ~ 10 V/div, cada engrenagem suporta largura de banda total;
  • Forma de onda Lisayu suporta exibição em tela dupla, modo XY suporta medição de cursor;
Acionamento e decodificação de barramento serial
Fornece funções de acionamento e decodificação de barramento, suporta vários protocolos RS232, I2C, SPI, LIN, CAN e pode decodificar e exibir informações de protocolo de barramento de forma rápida e intuitiva.
Profundidade de memória 2G
Profundidade de memória ultra-longa de 2G. Compreenda totalmente a forma de onda em geral e os detalhes, não perderá nenhum evento acidental e alterações na forma de onda.
Display fluorescente digital de forma de onda
Fornece efeito de exibição em escala de cinza de forma de onda multinível de fluorescência digital, que pode ajudar os usuários a encontrar rapidamente possíveis anomalias no sinal.
Função de 200 MHz/gerador de forma de onda arbitrária
Construído em dois geradores de onda de 200 MHz, integrados com uma variedade de formas de onda integradas comumente usadas, suporta forma de onda arbitrária personalizada, saída de explosão de onda arbitrária e saída de forma de onda modulada.
Função de gatilho de área
Ao desenhar a região, você pode definir o gatilho da região. O trigger de região pode simplificar a operação do trigger avançado e isolar rapidamente a forma de onda de interesse.
Função de parâmetro de teste
Voltímetro digital de 5 dígitos e função de medidor de frequência de hardware de 6 dígitos; Estatísticas em tempo real de mínimo, máximo, média, desvio padrão e outras informações permitem executar testes com mais eficiência.
Gravação e reprodução de formas de onda
A opção de função de gravação de forma de onda é fornecida para registrar as alterações da forma de onda em tempo real sem interrupção e marcar a hora no sinal, de modo a reproduzir a forma de onda de forma conveniente e descobrir a falha.
Função de operação rápida
O painel de operação de atalho, incluindo 15 funções comuns, pode ser aberto com um botão sem necessidade de pesquisa. Torne a operação mais rápida e a medição mais eficiente.
Modelo Canal Analógico Largura de banda Máx. Taxa de amostragem em tempo real Máx. Profundidade de memória Máx. Taxa de captura de forma de onda Canais Digitais Gerador de forma de onda
DPO8104E 4 canais 1GHz 8GSa/s 2Gpts 600.000 wfms/s 16 canais 200 MHz, 2 canais
DPO8084E 4 canais 800 MHz 8GSa/s 2Gpts 600.000 wfms/s 16 canais 200 MHz, 2 canais
DPO8054E 4 canais 500 MHz 8GSa/s 2Gpts 600.000 wfms/s 16 canais 200 MHz, 2 canais
DPO8034E 4 canais 350 MHz 8GSa/s 2Gpts 600.000 wfms/s 16 canais 200 MHz, 2 canais
DPO8024E 4 canais 200 MHz 8GSa/s 2Gpts 600.000 wfms/s 16 canais 200 MHz, 2 canais
DPO8054U 4 canais 500 MHz 8GSa/s 2Gpts 600.000 wfms/s 16 canais 200 MHz, 2 canais
Modelo Canal Analógico Largura de banda Máx. Taxa de amostragem em tempo real Máx. Profundidade de memória Máx. Taxa de captura de forma de onda Canais Digitais Gerador de forma de onda
DPO8104C 4 canais 1GHz 8GSa/s 2Gpts 600.000 wfms/s - -
DPO8084C 4 canais 800 MHz 8GSa/s 2Gpts 600.000 wfms/s - -
DPO8054C 4 canais 500 MHz 8GSa/s 2Gpts 600.000 wfms/s - -
DPO8034C 4 canais 350 MHz 8GSa/s 2Gpts 600.000 wfms/s - -
DPO8024C 4 canais 200 MHz 8GSa/s 2Gpts 600.000 wfms/s - -


Modelo DPO8104E DPO8084E DPO8054E DPO8034E DPO8024E
Canais Osciloscópio de 4 canais + gerador de forma de onda de 2 canais + analisador lógico de 16 canais
Largura de banda 1GHz 800 MHz 500 MHz 350 MHz 200 MHz
Taxa de amostragem 8GSa/s canal único, 8GSa/s meio canal, 4GSa/s todos os canais
Profundidade de memória 2Gpts (canal único), 1Gpts (canal duplo), 500Mpts (três-quatro canais)
Taxa de captura de forma de onda 600.000 wfms/s [profundidade de memória automática de canal único com exibição de pontos de 25 ns]
Resolução vertical 8 bits
Sensibilidade de entrada 1 MΩ: 500 μV/div ~ 10 V/div; 50 Ω: 500 μV/div ~ 1 V/div
Intervalo de base de tempo 200ps/div~1ks/div 500ps/div~1ks/div 500ps/div~1ks/div 1ns/div~1ks/div 2ns/div~1ks/div
Precisão da base de tempo ±1 ppm ± 1 ppm/ano
Limite de largura de banda 20 MH, 100 MHz, 200 MHz, 350 MHz, 650 MHz, 750 MHz (opcional independente para cada canal)
Tipo de gatilho Borda, Pulso, Vídeo, Inclinação, Hora Extra, Janela, Lógica, Overamp, Runt, Padrão, Atraso, Configuração/Hold, Enésima Borda, UART, LIN, CAN, SPI, I2C
Decodificação de barramento serial UART, I2C, SPI, LIN, CAN
Aritmética A+B, AB, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expressão
Medições Automáticas 51 medições, medições atualizadas continuamente com estatísticas
Analisar Medidor de frequência, DVM, analisador de potência, histograma, pesquisa, navegação, registro, conjunto Bode
Gravador Mais de 2 milhões de frames (canal único)
Acoplamento de entrada CC, CA ou GND
Impedância de entrada 1 MΩ ± 1%, 50 Ω ± 1%; 21 pF ± 3 pF
Gerador de forma de onda Taxa de amostragem: 1GSa/s
Resolução de amplitude: 16 bits
Máx. Frequência: 200 MHz
Wavefrom:Sine, Square, Pulse, Ramp, Noise, DC, Sinc, Exp.rise, Exp.fall, Lorentz, Gauss, ECG, Haversine e outras 13 formas de onda padrão
Canais Digitais Canais de entrada: 16CH
Conectividade HOST USB, DISPOSITIVO USB, LAN; Portas opcionais: HDMI, RS232
Mostrar Multitoque capacitivo de 10,1 polegadas, 256 níveis de intensidade, persistência graduada em cores

Características

Modelo Analógico   Canais Largura de banda Máx. Taxa de amostragem em tempo real Máx. Profundidade de memória Máx. Taxa de captura de forma de onda Digitais Canais Forma de onda Gerador
DPO8104C 4 canais 1GHz 8GSa/s 2Gpts 600.000 wfms/s -- --
DPO8084C 4 CH 800 MHz 8GSa/s 2Gpts 600.000 wfms/s -- --
DPO8054C 4 CH 500 MHz 8GSa/s 2Gpts 600.000 wfms/s -- --
DPO8034C 4 CH 350 MHz 8GSa/s 2Gpts 600.000 wfms/s -- --
DPO8024C 4 CH 200 MHz 8GSa/s 2Gpts 600.000 wfms/s -- --
HANTEK
DPO8024E

Ficha informativa

Canais de osciloscópio
4
Largura de banda do osciloscópio
350
Serie
DPO8000E
Taxa de captura
600k
Gerador de sinal / Funções
Sim
Analisador Lógico
Sim
Tela sensível ao toque
Sim

Referências específicas

Novo
