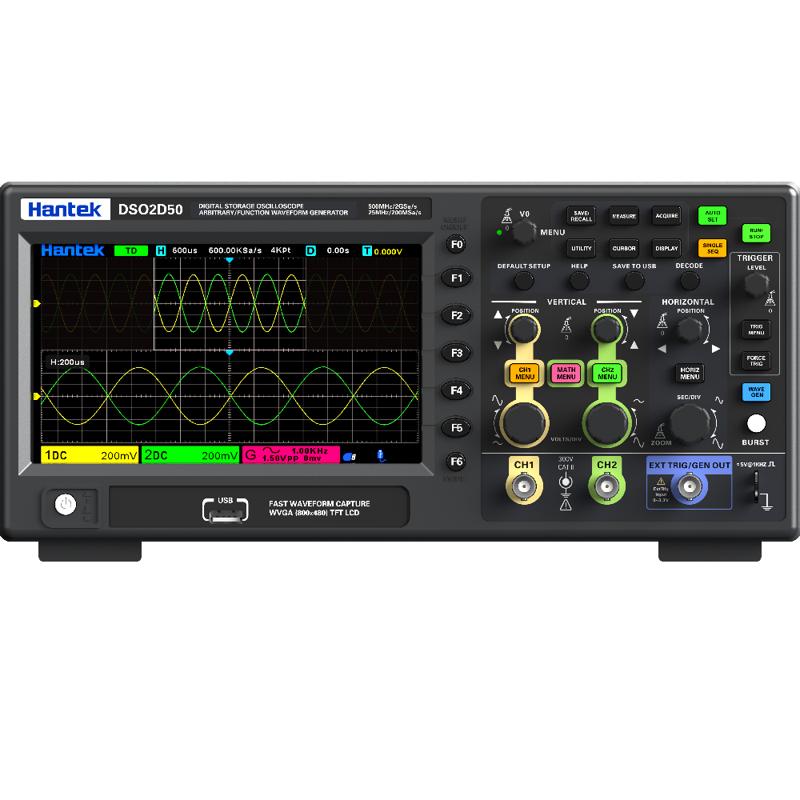

Hantek DSO2D20 Osciloscópio 2 canais/200 MHz 2GSa/s Gerador AWG

447.16 €

550,01 € Incluindo IVA

Osciloscópio, 2 canais/200 MHz, 2GSa/s, Gerador AWG. Comutação de impedância de 1MΩ/50Ω para garantir a integridade do sinal. Um gerador de formas de onda arbitrárias integrado é capaz de gerar cinco formas de onda padrão e suporta a geração de formas de onda arbitrárias personalizadas. A configuração padrão inclui nove modos de disparo, incluindo borda, pulso, vídeo, inclinação, tempo limite, janela, padrão de código, intervalo e amplitude inferior, bem como cinco funções de análise de barramento e decodificação de protocolo, incluindo UART, LIN, CAN, SPI e IIC. Possui 32 funções de medição automática e de limite, com resultados de testes que suportam análise estatística. Dois conjuntos de funções de voltímetro digital e medidor de frequência.

Quantidade

Entrega em 7/10 dias

Descrição
Dados do produto

Série DSO2D20(2GSa/s)

O osciloscópio digital da série DSO2D20 possui funções abrangentes e excelente desempenho, com uma taxa de amostragem de 2GSa/s e uma largura de banda máxima de 500 MHz em toda a faixa. Suporta comutação de impedância de 1M Ω/50 Ω para garantir a integridade do sinal; Gerador de formas de onda arbitrárias integrado, capaz de produzir 5 formas de onda padrão e suportar saída de formas de onda arbitrárias personalizadas; A configuração padrão inclui 9 modos de disparo, incluindo borda, pulso, vídeo, inclinação, tempo limite, janela, padrão de código, intervalo e subamplitude, bem como 5 funções de análise de barramento e decodificação de protocolo, incluindo UART, LIN, CAN, SPI e IIC; 32 funções de medição automática e medição de limite, com resultados de testes que suportam análise estatística; Dois conjuntos de funções de voltímetro digital e funções de medidor de frequência de hardware; Instruções de controle remoto SCPI padrão, convenientes para os usuários construírem sistemas de teste.

Suporta comutação de impedância de 1MΩ/50Ω para garantir a integridade do sinal;
A taxa de amostragem de todo o sistema é de 2GSa/s, com largura de banda máxima de 500MHz;
Gerador de forma de onda arbitrária integrado, capaz de produzir 5 formas de onda padrão, suporta saída de forma de onda arbitrária personalizada e suporta saída burst;
Gatilho de protocolo: vem com cinco gatilhos e decodificação de protocolo serial padrão, suportando protocolos incluindo UART, LIN, CAN, SPI, IIC, facilitando a análise de dados de barramento serial;
32 funções de medição automática e medição de limite, com resultados de testes que suportam análise estatística;
Dois conjuntos de funções de voltímetro digital e funções de medidor de frequência de hardware;
Instruções de controle remoto SCPI padrão, convenientes para os usuários construírem sistemas de teste;
Função de salvar e exportar, que pode salvar configurações CSV, informações como imagens, formas de onda de referência e formas de onda;
Quatro métodos de amostragem: normal, médio, pico e alta precisão;
14 idiomas operacionais, com suporte a mais de 90% dos países e regiões do mundo;
Existem dois modos de medição de cursor: manual e rastreamento, e a função matemática também suporta medição de cursor;
Engrenagem de medição vertical 500uV-10V, entrada de tensão suportável 300VCAT Ⅱ;
Exibição de escala FFT, conveniente para leitura de resultados;
Manual, única vez, medição AUTOMÁTICA com um clique, medição de forma de onda simples e rápida;
O modo XY suporta exibição em janela dupla, facilitando a compreensão das mudanças de fase da forma de onda;

Comutação de impedância de 1MΩ/50Ω

Adapte-se a diferentes cenários de medição, garanta a precisão da medição do sinal e reduza o impacto no circuito testado.

Construído em um gerador de sinal

Gerador de formas de onda arbitrárias integrado, capaz de produzir 5 formas de onda padrão, com editor de formas de onda integrado, suportando saída de formas de onda arbitrárias personalizadas.

Função de decodificação de barramento serial

Exiba informações de protocolo de barramento de forma rápida e intuitiva. Suporta vários protocolos, incluindo UART, LIN, CAN, SPI e IIC.

Funções de medição e estatísticas

Os itens de medição incluem 32 categorias e a função estatística pode exibir cinco valores de medição: valor atual, valor médio, valor máximo, valor mínimo e desvio padrão.

Função salvar e recuperar

A máquina pode salvar configurações, CSV, imagens, formas de onda de referência, formas de onda e outras informações.

Quatro modos de coleta

Existem quatro modos de aquisição: normal, médio, pico e alta precisão.

Múltiplas funções de operação matemática

Suporta operações matemáticas comumente usadas: adição, subtração, multiplicação, divisão FFT。 FFT suporta múltiplas funções de janela.

Modelo	DSO2C20	DSO2D20	DSO2C35	DSO2D35	DSO2C50	DSO2D50
Largura de banda analógica	200 MHz		350 MHz		500 MHz
Tempo de subida (típico)	≤1,75ns		≤1ns		≤700ps
Nº de canais de entrada/saída	2 entradas de canais analógicos; 1 saída de canal gerador de sinal (série DSO2D20)
Entrada do canal EXT	1 entrada de canal EXT
Gerador de forma de onda	╳	√	╳	√	╳	√
Modo de amostragem	Amostragem em tempo real
Máx. Taxa de amostragem do canal analógico	2GSa/s (canal único) , 1GSa/s (todos os canais)
Máx. Profundidade de memória	80Kpts (canal único) , 40Kpts (todos os canais)
Detecção de pico	Em todas as configurações de base de tempo, capture falhas de 1ns
Tamanho e tipo de LCD	7 polegadas mostrar tela
Resolução de exibição	800 × 480
Canal analógico do sistema vertical
Acoplamento de entrada	CC, CA, GND
Impedância de entrada	1MΩ±1% , 50Ω±1%
Capacitância de entrada	17pF±3pF
Tensão máxima de entrada	1MΩ	CAT I 300 VRMS , 400 unidades
	50Ω	5VRMS
Resolução vertical	8 bits
Faixa de sensibilidade vertical	1MΩ	500uV/div ~ 10V/div
	50Ω	500uV/div ~ 1V/div
Faixa de deslocamento	1MΩ	±1V (500uV/div ~ 50 mV/div)
		±10V(100mV/div ~ 500 mV/div)
		±100 V (1V/div ~ 10 V/div)
	50Ω	±1V(500uV/div ~ 50 mV/div)
		±10V(100mV/div ~ 500 mV/div)
		± 100 V (1 V/div)
Faixa Dinâmica	± 5div (8 bits)
Limite de largura de banda (típico)	20 MHz, 100 MHz, 200 MHz, 350 MHz; selecionável para cada canal
Precisão de ganho DC	±3% em escala total
Precisão de deslocamento CC	<200mV/div (±0,1div±2mV±1,5% do valor de deslocamento)
	>200mV/div (±0,1div±2mV±1,0% do valor de deslocamento)
Isolamento canal a canal	40db, de DC até a largura de banda nominal máxima de cada modelo
Sistema Horizontal - Canal Analógico
Intervalo de base de tempo	200 MHz		350 MHz		500 MHz
	2ns/div~1ks/div		1ns/div~1ks/div		500ps/div~1ks/div
Precisão da base de tempo	±50 ppm
Intervalo de atraso base de tempo	antes de acionar	≥1/2 largura da tela
	depois de acionar	1 s ou 100 div, o que for maior
Intervalo de tempo ( △ T)	Medição±(1 intervalo de amostra)±(50ppm××leitura)±50ps
Modo horizontal	YouTube	Padrão
	XY	X1 = Canal1 , Y1 = Canal2
	VERIFICAR	Base de tempo≥100ms/div, disponível para entrar ou sair do modo SCAN girando o botão ESCALA Horizontal
	ROLAR	Base de tempo≥100ms/div, disponível para entrar ou sair do modo ROLL através do menu HORIZ MENU
Sistema de Aquisição
Máx. Taxa de amostragem de Canal Analógico	2GSa/s (canal único) , 1GSa/s (todos os canais)
Máx. Taxa de amostragem de Canal Analógico	80 Kpts (canal único) , 40Kpts (todos os canais)
Modo de aquisição	Normal	Padrão
	Detecção de pico	Capture falhas de 1ns
	Modo Médio	2, 4, 8, 16…128 estão disponíveis para você escolher, calculando a média ponto por ponto
	Alta resolução	12 bits (máx.)
Gerador de forma de onda arbitrária
Taxa de amostragem	200MSa/s
Resolução vertical	12 bits
Máx. Freqüência	25 MHz
Forma de onda padrão	Seno, Quadrado, Rampa, Exp, Ruído, DC
arb	Arb1, Abr2, Arb3, Arb4
Seno	Faixa de frequência	0,1 Hz ~ 25 MHz
Quadrado	Freqüência Faixa	0,1 Hz ~ 10 MHz
Rampa	Faixa de frequência	0,1 Hz ~ 1 MHz
Exp.	Faixa de frequência	0,1 Hz ~ 5 MHz
arb	Faixa de frequência	0,1 Hz-25 MHz
Comprimento da forma de onda	4K
Freqüência	Precisão	100 ppm(<10kH), 50ppm(>10kHz)
	Resolução	100 MHz ou 4 bits (o que for maior)
Amplitude	Faixa de saída	10mV ~ 7Vpp (Alto Z)
		5mV~3,5Vpp(50Ω)
Precisão de deslocamento CC	Faixa	±3,5V , Alto Z
		±1,75V , 50Ω
	Resolução	100 uV ou 3 bits (o que for maior)
	Precisão	2%(1kHz)
Impedância de Saída	50Ω ± 1%

Características

Modelo	Canal Analógico	Largura de banda analógica	Taxa de amostragem em tempo real	Profundidade de memória	Gerador de forma de onda	Decodificar
DSO2C20	2	200 MHz	2GSa/s	80 mil	-	5 tipos
DSO2C35	2	350 MHz	2GSa/s	80 mil	-	5 tipos
DSO2C50	2	500 MHz	2GSa/s	80 mil	-	5 tipos
DSO2D20	2	200 MHz	2GSa/s	80 mil	1	5 tipos
DSO2D35	2	350 MHz	2GSa/s	80 mil	1	5 tipos
DSO2D50	2	500 MHz	2GSa/s	80 mil	1	5 tipos

Marca HANTEK

Referência DSO2D20

Ficha informativa

Canais de osciloscópio: 2
Largura de banda do osciloscópio: 100
Gerador de sinal / Funções: Sim
Decodificação de protocolos seriais: Sim

Referências específicas

Condição Novo
