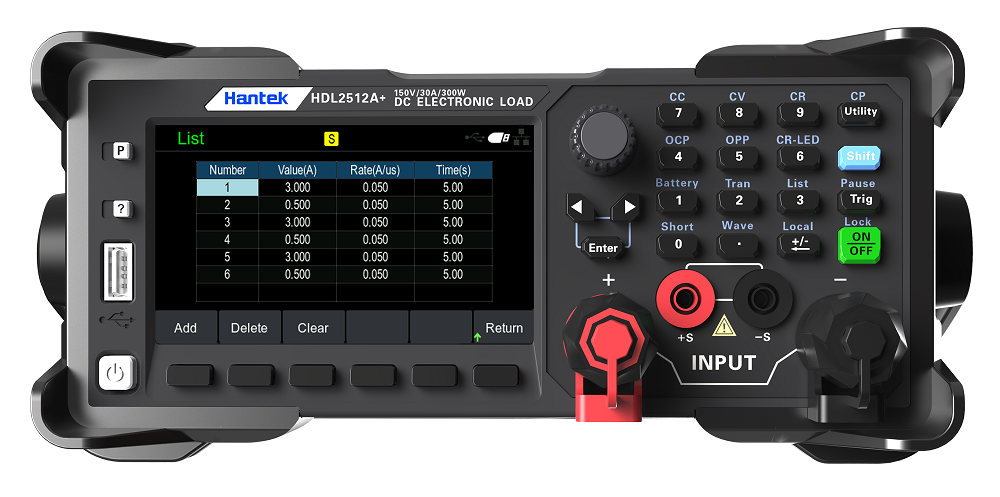

Hantek HDL2512A+ Carga Eletrônica DC 150V/30A/300W 0,1mV/0,1mA USB,RS232

656.94 €

808,04 € Incluindo IVA

Carga Eletrônica DC, 150V/30A/300W, 0,1mV/0,1mA, USB,RS232. As cargas eletrônicas DC oscilantes da série HDL2500 + podem exibir formas de onda de tensão e corrente em tempo real e suportar gravação, armazenamento e reprodução de formas de onda, para que as mudanças de sinal possam ser vistas claramente. Lista de carga programável, comutação automática de acordo com predefinições programadas, eficiente e precisa. Função de teste de ondulação, pode avaliar com precisão o ruído de ondulação da fonte de alimentação, LED, bateria, curto-circuito e outras funções de simulação, simular as condições reais de carga. Os modos de corrente constante, tensão constante, resistência constante e potência constante podem ser alternados à vontade para atender a vários

Quantidade

Entrega em 7/10 dias

Descrição
Dados do produto

Scrapped Content

Cargas eletrônicas CC da série HDL2500+

As cargas eletrônicas DC oscilantes da série HDL2500 + podem exibir formas de onda de tensão e corrente em tempo real e suportar gravação, armazenamento e reprodução de formas de onda, para que as mudanças de sinal possam ser vistas claramente. Lista de carga programável, comutação automática de acordo com predefinições programadas, eficiente e precisa. Função de teste de ondulação, pode avaliar com precisão o ruído de ondulação da fonte de alimentação, LED, bateria, curto-circuito e outras funções de simulação, simular as condições reais de carga. Os modos de corrente constante, tensão constante, resistência constante e potência constante podem ser alternados à vontade para atender a vários testes. Alta precisão, alta resolução e medição de dados precisa. Testes dinâmicos e automáticos podem ser realizados, executando automaticamente o teste de acordo com o processo, reduzindo o erro do custo de mão de obra. É equipado com interface de comunicação remota LAN, RS-232 e USB, que é conveniente para operação remota e compatível com o protocolo SCPI dos principais fabricantes.

O display LCD colorido de 4,3 polegadas oferece aos usuários uma experiência visual clara e intuitiva;
Resolução de até 0,1mV/1mV/0,1mA para testar com precisão o desempenho do dispositivo em teste;
Programação de lista de controle de temporização para simulação precisa e de alta velocidade de correntes variáveis complexas;
Equipado com interfaces USB/LAN/RS232, suportando protocolo SCPI, conveniente para interação de dados e controle remoto;
Teste OCP/OPP, o instrumento captura automaticamente os pontos OCP e OPP e determina se o resultado do teste excede as especificações definidas;
Com função de teste de tempo de aumento/queda de tensão e função de medição de ondulação;
Taxa de medição de tensão e corrente de até 100KHz;
Terminais de medição remota são fornecidos para compensar a queda de tensão na linha e melhorar a precisão da medição remota;
Quatro modos de operação: tensão/corrente/resistência/potência constante, fácil de simular uma variedade de características de cargas;

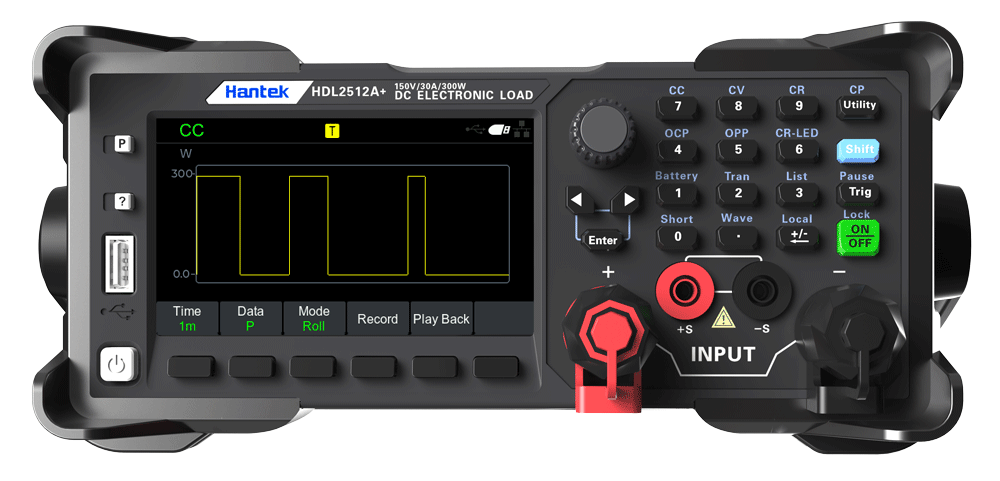

Exibição e registro de forma de onda

Ele pode exibir e registrar em tempo real o processo de mudança de corrente, tensão, resistência e valor de potência em vários modos e gerar curva dinâmica para armazenamento.

CC: Corrente Constante

Independentemente da alteração da tensão de entrada, a carga puxará a carga de acordo com a corrente definida, fazendo com que a carga trabalhe no modo de corrente constante.

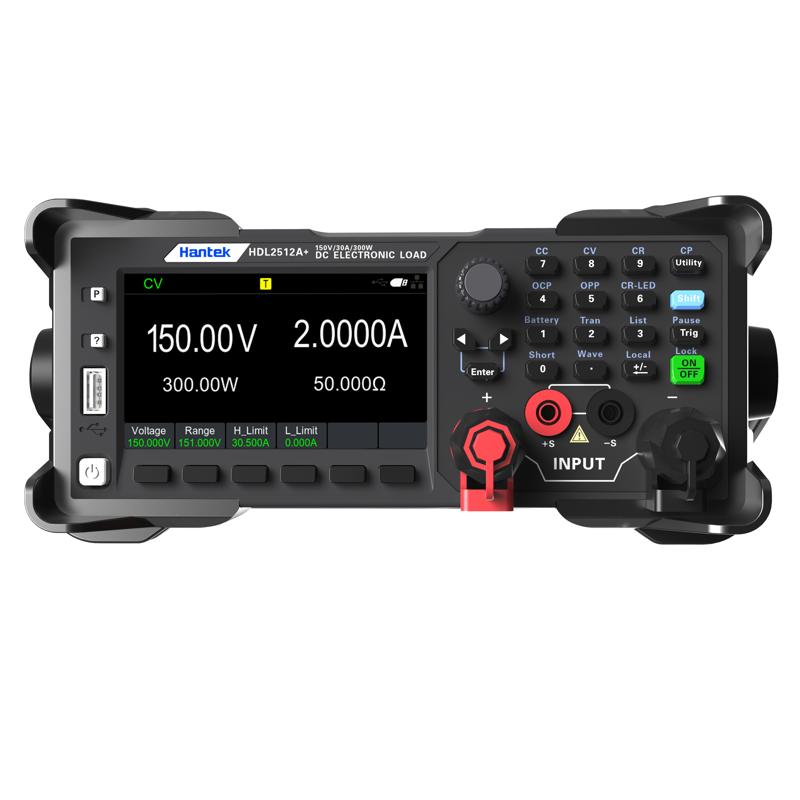

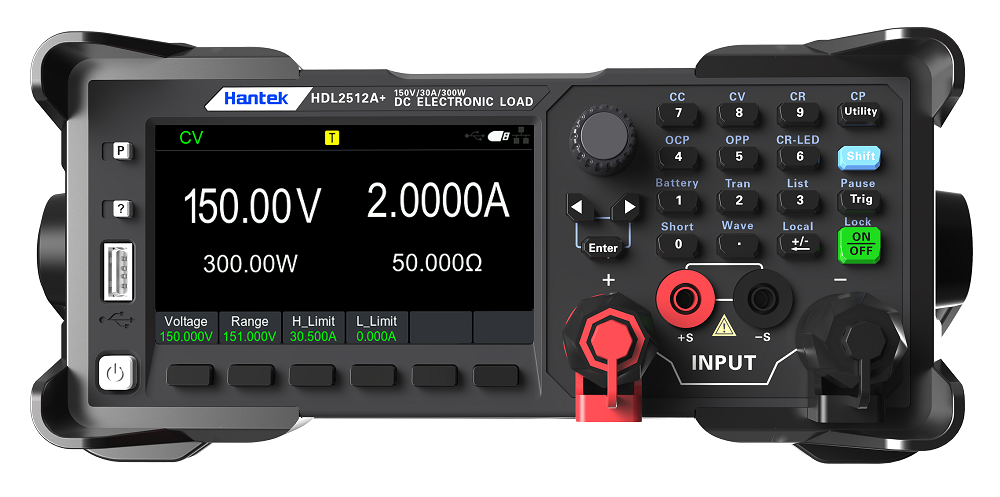

CV: Tensão Constante

Neste modo, a carga mantém a tensão de entrada em um valor constante puxando a corrente da carga.

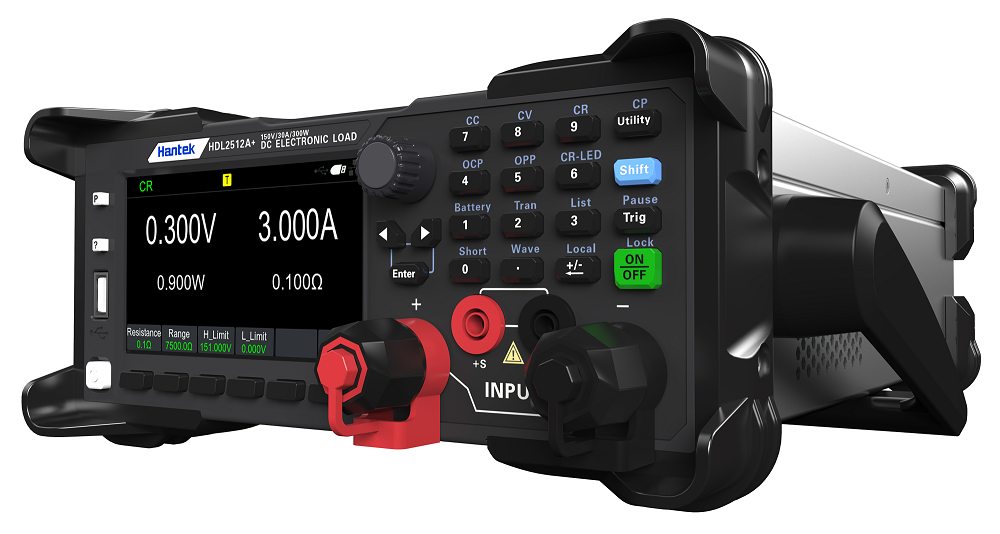

CR: Resistência Constante

Neste modo, a carga é equiparada a uma resistência constante; variável de 0,1 ohms a 7500 ohms.

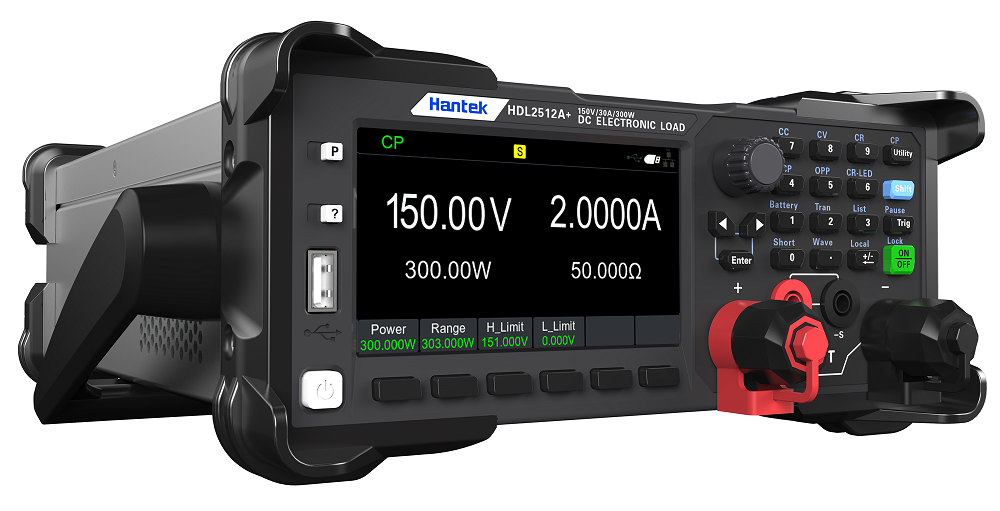

CP: Potência Constante

Este modo puxará a carga com potência constante.

Função de teste de tempo de aumento/queda de tensão e função de medição de ondulação

Ele pode avaliar com precisão a resposta dinâmica e a estabilidade da fonte de alimentação, localizar rapidamente anomalias transitórias e ondulações que excedem o padrão e melhorar a eficiência de depuração e a confiabilidade do projeto da fonte de alimentação.

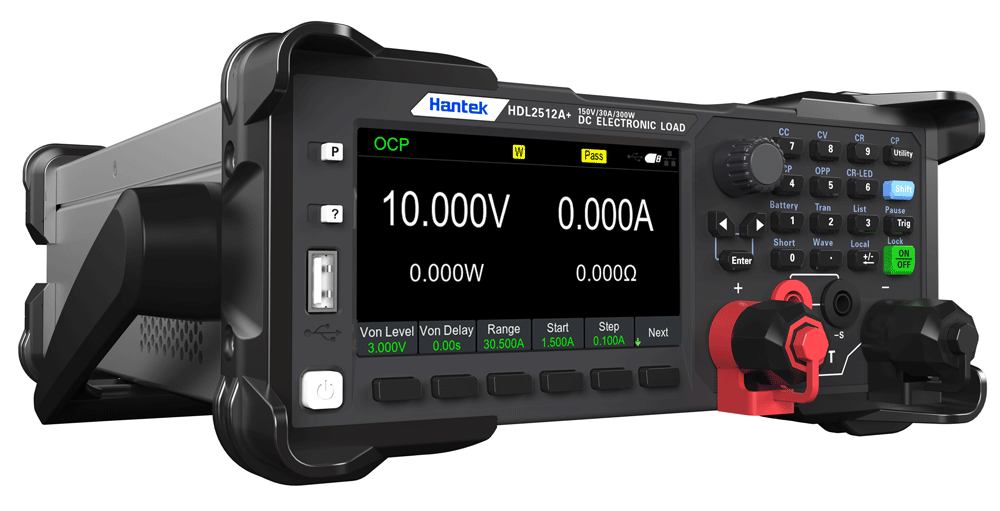

Teste OCP/OPP

O instrumento captura automaticamente pontos OCP e OPP e determina se os resultados do teste estão fora das especificações definidas, economizando tempo de verificação do usuário para verificação do projeto e geração do sistema.

Listar recursos

As cargas podem simular com precisão padrões complexos de corrente arbitrária em altas velocidades, permitindo testes de precisão com múltiplas cargas alinhadas.

Função da bateria

Interrompe automaticamente o teste quando a bateria cai até o fim da tensão ou foi descarregada até o fim da capacidade ou chega ao fim do tempo. Garante que a bateria não esteja descarregada e danificada.

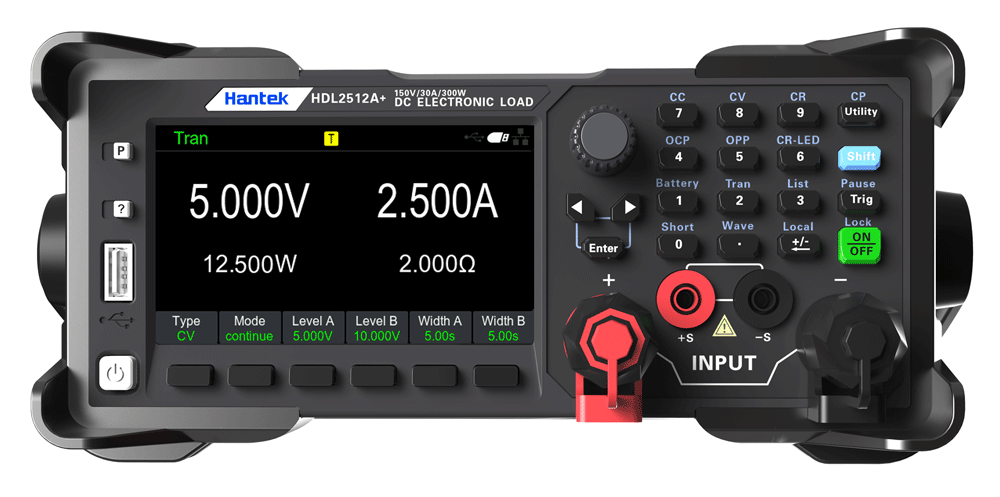

Função Tran

Esta função pode ser usada para testar as características dinâmicas do dispositivo em teste, alternando a carga eletrônica entre dois parâmetros definidos (valor A e valor B). Os modos de teste dinâmico podem ser categorizados em modo contínuo, modo de pulso e modo flip-flop.

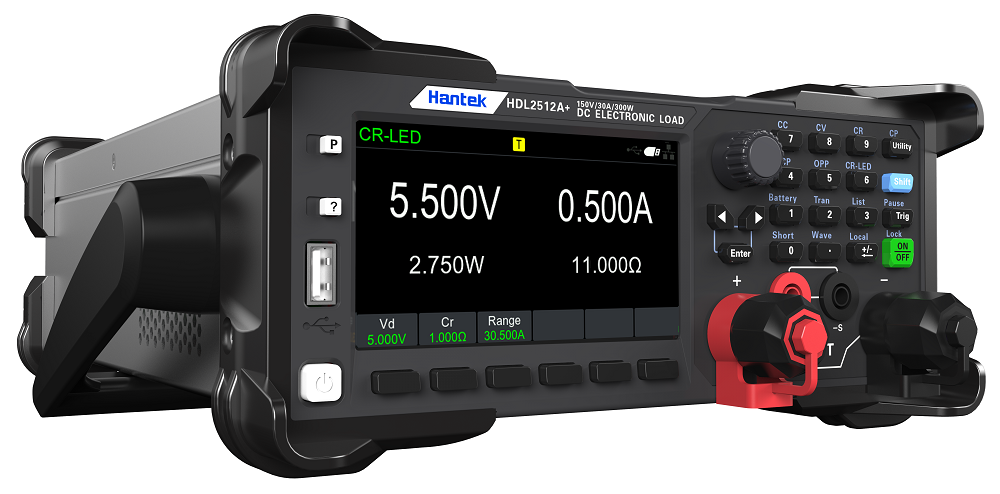

LED CR

Aumente a configuração do diodo na tensão, simule de forma mais realista o princípio de funcionamento do diodo, para evitar a tensão do modo CR tradicional e a instabilidade da corrente gerada pela vibração.

Modelo		HDL2512A+
Valor avaliado (0~40 ℃)	Tensão de entrada	0~150V
	Corrente de entrada	0~3A	0~30A
	Potência de entrada	300W
	Operação mínima tensão	0,14V a 3A	1,4V a 30A
Modo de tensão constante	Faixa	0,1~18V	0,1~150V
	Resolução	1mV	10mV
	Precisão	±(0,05%+0,02%FS)	±(0,05%+0,025%FS)
Modo de corrente constante	Faixa	0~3A	0~30A
	Resolução	1mA	10mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de resistência constante * 1	Faixa	0,1Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Modo de energia constante*3	Faixa	300W
	Resolução	1mW
	Precisão	±（0,1%+0,1%FS）
Modo dinâmico (modo CC)
T1＆T2		20μS~3600S /Res:1μS
Precisão		2μS±100ppm
Taxa de subida/queda *4		0,0001~0,2A/μS	0,001~1,5A/μS
Tempo mínimo de subida*5		≒10uS	≒10uS
Faixa de medição
Valor de leitura de tensão	Faixa	0~18V	0~150V
	Resolução	0,1 mV	1 mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~3A	0~30A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa	300W
	Resolução	1mW
	Precisão	±(0,1%+0,1%FS)
Faixa de proteção
Proteção contra sobrecarga		≒320W
Proteção contra sobrecorrente		≒3,3A	≒33A
Especificação
Curto-circuito	Atual (CC)	≒3,3/3A	≒33/30A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒40mΩ	≒40mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2512B+
Valor avaliado (0~40 ℃)	Tensão de entrada	0~500V
	Corrente de entrada	0~1,5A	0~15A
	Potência de entrada	300W
	Operação mínima tensão	0,3V a 1,5A	3V a 15A
Modo de tensão constante	Faixa	0,1~50V	0,1~500V
	Resolução	10mV	100mV
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de corrente constante	Faixa	0~1,5A	0~15A
	Resolução	1mA	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de resistência constante * 1	Faixa	0,3Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Modo de energia constante*3	Faixa	300W
	Resolução	10mW
	Precisão	0,1%+0,2%
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	20μS~3600S /Res:1μS
	Precisão	2μS±100ppm
	Taxa de subida/queda*4	0,0001~0,2A/μS	0,001~0,8A/μS
	Tempo mínimo de subida*5	≒10uS	≒10uS
Faixa de medição
Valor de leitura de tensão	Faixa	0~50V	0~500V
	Resolução	1 mV	10mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~1,5A	0~15A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa	300W
	Resolução	10mW
	Precisão	±(0,1%+0,2%FS)
Faixa de proteção
Proteção contra sobrecarga		≒320W
Proteção contra sobrecorrente		≒1,6A	≒16A
Especificação
Curto-circuito	Atual (CC)	≒1,6/1,5A	≒16/15A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒180mΩ	≒180mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2512C+
Valor avaliado (0~40 ℃)	Tensão de entrada	0~120V
	Corrente de entrada	0~6A	0~60A
	Potência de entrada	300W
	Tensão operacional mínima	0,25V a 6A	2,5V a 60A
Modo de tensão constante	Tensão de entrada	0,1~15V	0,1~120V
	Corrente de entrada	1mV	10mV
	Potência de entrada	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Modo de corrente constante	Tensão de entrada	0~6A	0~60A
	Corrente de entrada	1mA	10mA
	Potência de entrada	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Modo de resistência constante * 1	Faixa	0,1Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Modo de energia constante*3	Faixa	300W
	Resolução	1mW
	Precisão	±(0,1%+0,3%FS)
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	20μS~3600S /Res:1μS
	Precisão	2μS±100ppm
	Ascensão/Queda taxa*4	0,0001~0,3A/μS	0,001~3A/μS
	Tempo mínimo de subida*5	≒10uS	≒10uS
Faixa de medição
Valor de leitura de tensão	Faixa	0~15V	0~120V
	Resolução	0,1 mV	1mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~6A	0~60A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Valor de leitura de energia	Faixa	300W
	Resolução	1mW
	Precisão	±(0,1%+0,3%FS)
Faixa de proteção
Proteção contra sobrecarga		≒320W
Proteção contra sobrecorrente		≒6,5A	≒65A
Especificação
Curto-circuito	Atual (CC)	≒6,5/6A	≒65/60A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒40mΩ	≒40mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2512H+
Valor avaliado (0~40 ℃)	Tensão de entrada	0~800V
	Corrente de entrada	0~0,5A	0~5A
	Potência de entrada	300W
	Tensão operacional mínima	0,7V a 0,5A	7V a 5A
Modo de tensão constante	Faixa	0,1~80V	0,1~800V
	Resolução	10mV	100mV
	Precisão	±(0,05%+0,1%FS)	±(0,05%+0,05%FS)
Modo de corrente constante	Faixa	0~0,5A	0~5A
	Resolução	1mA	1mA
	Precisão	±(0,05%+0,1%FS)	±(0,05%+0,05%FS)
Modo de resistência constante * 1	Faixa	2Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Modo de energia constante*3	Faixa	300W
	Resolução	10mW
	Precisão	0,2%+0,2%FS)
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	20μS~3600S /Res:1μS
	Precisão	2μS±100ppm
	Ascensão/Queda taxa*4	0,0001~0,04A/μS	0,001~0,2A/μS
	Tempo mínimo de subida*5	≒20uS	≒20uS
Faixa de medição
Valor de leitura de tensão	Faixa	0~80V	0~800V
	Resolução	1 mV	10mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~0,5A	0~5A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa	300W
	Resolução	10mW
	Precisão	±(0,2%+0,2%FS)
Faixa de proteção
Proteção contra sobrecarga		≒320W
Proteção contra sobrecorrente		≒0,55A	≒5,5A
Especificação
Curto-circuito	Atual (CC)	≒0,55/0,5A	≒5,5/5A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒1,4Ω
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo			HDL2512++
Valor avaliado (0~40 ℃)		Tensão de entrada	0~150V
		Corrente de entrada	0~3A	0~30A
		Potência de entrada	300W
		Tensão operacional mínima	0,14V a 3A	1,4V a 30A
Modo de tensão constante		Faixa	0,1~18V	0,1~150V
		Resolução	1mV	1mV
		Precisão	±(0,05%+0,02%FS)	±(0,05%+0,025%FS)
Modo de corrente constante		Faixa	0~3A	0~30A
		Resolução	1mA	1mA
		Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de resistência constante *1		Faixa	0,1Ω~10Ω	10Ω~7500Ω
		Resolução	16 bits
		Precisão	0,01%+0,08S*2	0,01%+0,0008S
Constant modo de energia *3		Faixa	300W
		Resolução	1mW
		Precisão	±（0,1%+0,1%FS）
Modo dinâmico (modo CC)
T1＆T2			20μS~3600S /Res:1μS
Precisão			2μS±100ppm
Ascensão/Queda taxa *4			0,0001~0,2A/μS	0,001~1,5A/μS
Tempo mínimo de subida *5			≒10uS	≒10uS
Medição alcance
Valor de leitura de tensão	Faixa		0~18V	0~150V
	Resolução		0,1 mV	1 mV
	Precisão		±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa		0~3A	0~30A
	Resolução		0,1ma	1mA
	Precisão		±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa		300W
	Resolução		1mW
	Precisão		±(0,1%+0,1%FS)
Faixa de proteção
Proteção contra sobrecarga			≒320W
Sobrecorrente proteção			≒3,3A	≒33A
Especificação
Curto circuito	Atual (CC)		≒3,3/3A	≒33/30A
	Tensão (CV)		0V	0V
	Resistência (RC)		≒40mΩ	≒40mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2512B++
Valor avaliado (0~40 ℃)	Entrada Tensão	0~500V
	Corrente de entrada	0~1,5A	0~15A
	Entrada Poder	300W
	Tensão operacional mínima	0,3V a 1,5A	3V a 15A
Constante Modo de tensão	Faixa	0,1~50V	0,1~500V
	Resolução	1mV	10mV
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de corrente constante	Faixa	0~1,5A	0~15A
	Resolução	1mA	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de resistência constante *1	Faixa	0,3Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Constante modo de energia *3	Faixa	300W
	Resolução	10mW
	Precisão	0,1%+0,2%
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	20μS~3600S /Res:1μS
	Precisão	2μS±100ppm
	Taxa de subida/queda*4	0,0001~0,2A/μS	0,001~0,8A/μS
	Tempo mínimo de subida*5	≒10uS	≒10uS
Medição alcance
Tensão valor de leitura	Faixa	0~50V	0~500V
	Resolução	1 mV	10mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~1,5A	0~15A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa	300W
	Resolução	10mW
	Precisão	±(0,1%+0,2%FS)
Proteção alcance
Dominar proteção		≒320W
Proteção contra sobrecorrente		≒1,6A	≒16A
Especificação
Curto-circuito	Atual (CC)	≒1,6/1,5A	≒16/15A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒180mΩ	≒180mΩ
Entrada impedância terminal	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2512C++
Valor avaliado (0~40 ℃)	Entrada Tensão	0~120V
	Corrente de entrada	0~6A	0~60A
	Entrada Poder	300W
	Tensão operacional mínima	0,25V a 6A	2,5V a 60A
Modo de tensão constante	Faixa	0,1~18V	0,1~120V
	Resolução	1mV	1mV
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Constante modo atual	Faixa	0~6A	0~60A
	Resolução	b1mA	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Modo de resistência constante *1	Faixa	0,1Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Constante modo de energia *3	Faixa	300W
	Resolução	1mW
	Precisão	±(0,1%+0,3%FS)
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	20μS~3600S /Res:1μS
	Precisão	2μS±100ppm
	Taxa de subida/queda*4	0,0001~0,3A/μS	0,001~3A/μS
	Tempo mínimo de subida*5	≒10uS	≒10uS
Medição alcance
Valor de leitura de tensão	Faixa	0~18V	0~120V
	Resolução	0,1 mV	1mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~6A	0~60A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Valor de leitura de energia	Faixa	300W
	Resolução	1mW
	Precisão	±(0,1%+0,3%FS)
Proteção alcance
Dominar proteção		≒320W
Proteção contra sobrecorrente		≒6,5A	≒65A
Especificação
Curto-circuito	Atual (CC)	≒6,5/6A	≒65/60A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒40mΩ	≒40mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2512H++
Valor avaliado (0~40 ℃)	Tensão de entrada	0~800V
	Corrente de entrada	0~0,5A	0~5A
	Potência de entrada	300W
	Tensão operacional mínima	0,7V a 0,5A	7V a 5A
Modo de tensão constante	Faixa	0,1~80V	0,1~800V
	Resolução	1mV	10mV
	Precisão	±(0,05%+0,1%FS)	±(0,05%+0,05%FS)
Modo de corrente constante	Faixa	0~0,5A	0~5A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,1%FS)	±(0,05%+0,05%FS)
Modo de resistência constante *1	Faixa	2Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Constante modo de energia *3	Faixa	300W
	Resolução	10mW
	Precisão	(0,2%+0,2%FS)
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	20μS~3600S /Res:1μS
	Precisão	2μS±100ppm
	Taxa de subida/queda *4	0,0001~0,04A/μS	0,001~0,2A/μS
	Tempo mínimo de subida *5	≒20uS	≒20uS
Medição alcance
Valor de leitura de tensão	Faixa	0~80V	0~800V
	Resolução	1 mV	10mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~0,5A	0~5A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Poder valor de leitura	Faixa	300W
	Resolução	10mW
	Precisão	±(0,2%+0,2%FS)
Proteção alcance
Dominar proteção		≒320W
Proteção contra sobrecorrente		≒0,55A	≒5,5A
Especificação
Curto-circuito	Atual (CC)	≒0,55/0,5A	≒5,5/5A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒1,4Ω
Entrada impedância terminal	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 325 mm

Modelo		HDL2513A+
Avaliado valor (0~40°C)	Entrada Tensão	0~150V
	Corrente de entrada	0~6A	0~60A
	Entrada Poder	600W
	Tensão operacional mínima	0,25V a 6A	2,5V a 60A
Constante Modo de tensão	Faixa	0,1~18V	0,1~150V
	Resolução	1mV	1mV
	Precisão	±(0,05%+0,02%FS)	±(0,05%+0,025%FS)
Modo de corrente constante	Faixa	0~6A	0~60A
	Resolução	1mA	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de resistência constante *1	Faixa	0,1Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Modo de energia constante *3	Faixa	600W
	Resolução	1mW
	Precisão	±(0,2%+0,2%FS)
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	100μS~3600S /Res:1μS
	Precisão	10μS±100ppm
	Taxa de subida/queda *4	0,001~0,15A/μS	0,01~1A/μS
	Tempo mínimo de subida *5	≒50uS	≒60uS
Medição alcance
Valor de leitura de tensão	Faixa	0~18V	0~150V
	Resolução	0,1 mV	1mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Atual valor de leitura	Faixa	0~6A	0~60A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa	600 W
	Resolução	1mW
	Precisão	±(0,2%+0,2%FS)
Faixa de proteção
Proteção contra sobrecarga		≒620W
Sobrecorrente proteção		≒6,6A	≒66A
Especificação
Curto-circuito	Atual (CC)	≒6,6/6A	≒66/60A
	Tensão (CV)	≒0V
	Resistência (RC)	≒30mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 455 mm

Modelo		HDL2513B+
Valor avaliado (0~40 ℃)	Entrada Tensão	0~500V
	Corrente de entrada	0~3A	0~30A
	Entrada Poder	600W
	Tensão operacional mínima	0,3V a 3A	3V a 30A
Constante Modo de tensão	Faixa	0,1~50V	0,1~500V
	Resolução	1mV	10mV
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Modo de corrente constante	Faixa	0~3A	0~30A
	Resolução	1mA	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,05%FS)
Constante modo de resistência *1	Faixa	0,1Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,02%+0,08S*2	0,02%+0,0008S
Modo de energia constante *3	Faixa	600W
	Resolução	10mW
	Precisão	±(0,2%+0,2%FS)
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	100μS~3600S /Res:1μS
	Precisão	10μS±100ppm
	Taxa de subida/queda*4	0,001~0,05A/μS	0,01~0,5A/μS
	Tempo mínimo de subida*5	≒60uS	≒60uS
Faixa de medição
Valor de leitura de tensão	Faixa	0~50V	0~500V
	Resolução	1 mV	10mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~6A	0~60A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)
Valor de leitura de energia	Faixa	600W
	Resolução	10mW
	Precisão	±(0,2%+0,2%FS)
Faixa de proteção
Proteção contra sobrecarga		≒650W
Sobrecorrente proteção		≒3,3A	≒33A
Especificação
Curto circuito	Atual (CC)	≒3,4/3A	≒34/30A
	Tensão (CV)	0V
	Resistência (RC)	≒100mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 455 mm

Modelo		HDL2513C+
Valor avaliado (0~40 ℃)	Tensão de entrada	0~120V
	Corrente de entrada	0~12A	0~120A
	Potência de entrada	600W
	Tensão operacional mínima	0,2V a 12A	2V a 120A
Tensão Constante modo	Faixa	0,1~18V	0,1~120V
	Resolução	1mV	1mV
	Precisão	±(0,05%+0,02%FS)	±(0,05%+0,025%FS)
Modo de corrente constante	Faixa	0~12A	0~120A
	Resolução	1mA	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Modo de resistência constante * 1	Faixa	0,1Ω~10Ω	10Ω~7500Ω
	Resolução	16 bits
	Precisão	0,01%+0,08S*2	0,01%+0,0008S
Modo de energia constante*3	Faixa	600W
	Resolução	10mW
	Precisão	±（0,2%+0,2%FS）
Modo dinâmico
Modo dinâmico	Modo CC
	T1＆T2	100μS~3600S /Res:1μS
	Precisão	10μS±100ppm
	Ascensão/Queda taxa*4	0,001~0,2A/μS	0,01~1,6A/μS
	Tempo mínimo de subida*5	≒60uS	≒60uS
Faixa de medição
Valor de leitura de tensão	Faixa	0~18V	0~120V
	Resolução	0,1 mV	1mV
	Precisão	±(0,025%+0,025%FS)	±(0,025%+0,025%FS)
Valor de leitura atual	Faixa	0~12A	0~120A
	Resolução	0,1ma	1mA
	Precisão	±(0,05%+0,05%FS)	±(0,05%+0,1%FS)
Valor de leitura de energia	Faixa	600W
	Resolução	10mW
	Precisão	±(0,2%+0,2%FS)
Faixa de proteção
Proteção contra sobrecarga		≒620W
Proteção contra sobrecorrente		≒13A	≒130A
Especificação
Curto-circuito	Atual (CC)	≒13/12A	≒130/120A
	Tensão (CV)	0V	0V
	Resistência (RC)	≒15mΩ	≒15mΩ
Impedância do terminal de entrada	500KΩ
Interface	USB,RS232,LAN
Dimensão	208,5 mm * 84,5 mm * 455 mm

Características

Modelo	Tensão	Atual	Poder	Resolução	Precisão	Interface	Tamanho
Modelo	Tensão	Atual	Poder	Resolução	Precisão	Interface	Tamanho
HDL2512A+	150 V	30A	300W	0,1 mv/0,1 mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232	1/2 2U
HDL2512B+	500 V	15A	300W	1mv/0,1mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232	1/2 2U
HDL2512C+	120V	60A	300W	0,1 mv/1 mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232	1/2 2U
HDL2512H+	800V	5A	300W	1mv/0,1mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232	1/2 2U
HDL2512++	150 V	30A	300W	0,1 mv/0,1 mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U
HDL2512B++	500 V	15A	300W	1mv/0,1mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U
HDL2512C++	120V	60A	300W	0,1 mv/1 mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U
HDL2512H++	800V	5A	300W	1mv/0,1mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U
HDL2513A+	150 V	60A	600W	0,1 mv/0,1 mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U
HDL2513B+	500 V	30A	600W	1mv/0,1mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U
HDL2513C+	120V	120A	600W	0,1 mv/1 mA	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB,RS232,LAN	1/2 2U

Marca HANTEK

Referência HDL2512A+

Ficha informativa

Serie: HDM3055
Número de dígitos: 5.5

Referências específicas

Condição Novo
